　　柜类家具构造及收口图解
　　
　　固定家具(柜类)一般由柜体、收口条、门板、抽屉等主要部件组成，五金配件还有衣通、挂衣架、裤架、领带抽屉等。
　　

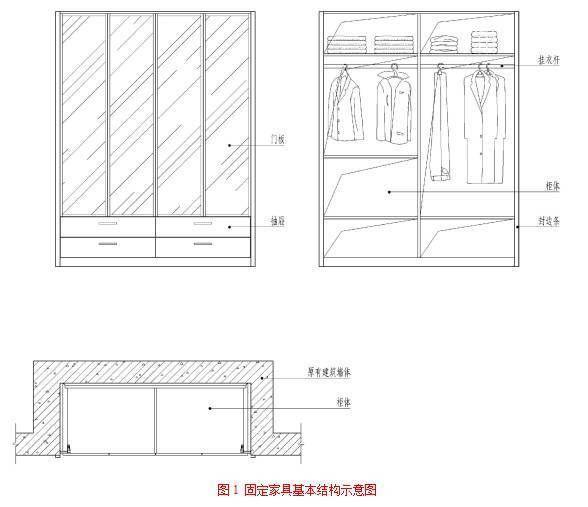

　　固定家具基本结构示意图
　　柜类主要尺寸应符合GB/T3327规定：
　　
　　1 衣柜类固定家具主要尺寸如下：
　　

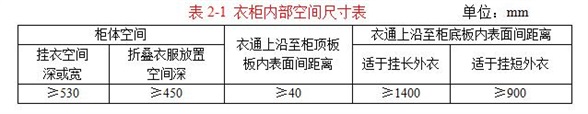

　　1）衣柜高度、宽度和深度，一般根据设计和预留位置尺寸确定，内部空间尺寸。
　　2）抽屉深度不小于400mm，底层抽屉面下沿离地面不低于50mm，顶层抽屉面上沿离地面不高于1250mm。
　　
　　3）镜子上沿离地面高不低于1700mm。
　　

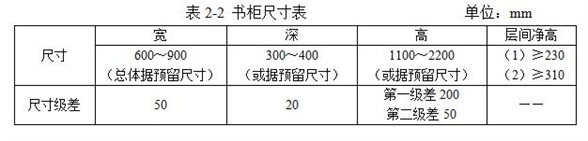

　　2 书柜规格尺寸见表。

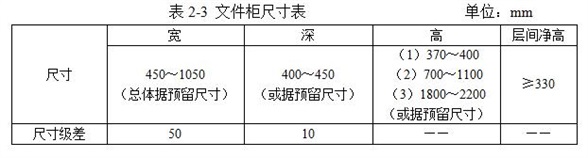

　　3 文件柜规格尺寸见表。

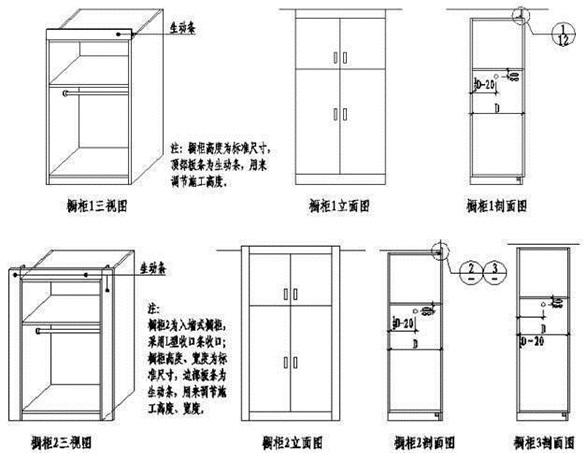

　　固定家具收口构造可见下图
